Nama : T Irfan Megat Wira

N I M : 15523098

MatKul : Orkom

Pengertian PCI (Peripheral Component Interconnect)

 Pengertian PCI (Peripheral Component Interconnect) adalah bus yang didesain untuk menangani beberapa perangkat keras. PCI juga adalah suatu bandwidth tinggi yang populer, prosesor independent bus itu dapat berfungsi sebagai bus mezzenine atau bus periferal. Standar bus PCI ini dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam komputer IBM PC atau kompatibelnya.

Komputer lama menggunakan slot ISA, yang merupakan bus yang lamban. Sejak kemunculan-nya sekitar tahun 1992, bus PCI masih digunakan sampai sekarang, hingga keluar versi terbarunya yaitu PCI Express.

Kesimpulan
PCI dirancang untuk mendukung bernacam-macam konfigurasi berbasis mikroprosesor, baik system mikroprosesor tunggal maupun banyak. PCI ini memanfaatkan sinkron danm pola arbitrasi tersentralisasi. System perintah-perintah yang ada di PCI biasanya aktivitas bus terjadi dalam bentuk transaksi sebuah inisiator,atau master,dengan sebuah target. Kertika memperoleh control bus, master bus menentukan jenis transaksi yang akan terjadi berikutnya. Untuk interrupt Acnowledge adalah sebuah perintah baca yang ditunjukkan bagi perangkat yang berfungsi sebagai pengontrol interrupt indetifier untuk dikembalikan.
PCI berbasis pada local bus yang cepat. Pada perkembangannya, PCI diadopsi menjadi standar industri di bawah administrasi dari PCI Special Interest Group, yang kemudian definisi dari PCI diperluas menjadi konektor standa interface bus /slot ekspansi.PCI mempunyai interface sebesar 64 bit dan mengimpelentasikan lebar jalur 32 bit untuk bus data dan alamat (bandingkan dengan ISA ,16 bit). PCI ialah bus dengan arsitektur sinkronous, yakni bus dimana semua transfer data dijalankan secara relatif bersamaan terhadap pulsa detak sistem. PCI mendukung mekanisme auto-configuration dimana setiap piranti PCI terdapat sekelompok register konfigurasi yang memungkinkan identifikasi/pengenalan akan jenis piranti seperti SCSI , Video, Ethernet dan lainnya.
Pada transfer data perintah-perintah memory read dan write digunakan untuk menspesifikasikan transfer data yang menempati satu sikus waktu atau lebih. Perintah ini tergantung pada apakah pengontrol memory pada Bus PCI mendukung protocol PCI untuk transfer antara memory dengan cache atau tidak.
Mengenai perkembangan PCI dari tahun ketahun, PCI semakin berkembang dengan pesat apalagi sekarang ini yang lebih pasaran kita kenal adalh PCI Exspres yang kualitasnya lebih bagus dari PCI PCi sebelumnya. PCI keluar pada tahun 1990 berbasis Pentium diterapkan pertama kali oleh Intel. Intel menerbitkan semua patent bagi domain public dan mempromosikan pembuatan himpunan industry, PCI SIG, untuk pembuatan lanjut dan memelihara kompatibilitas spesifikasi PCI. Teernyata PCI dapat diterima secara luas dan penggunaannya pada komputer pribadi, wprkstation semakin meningkat. Pada tahun 1993 PCI 2.0 dapat diterbitkan. Karena spesifikasinya berada didomain public dan didukung oleh industry microprosesor dan peripheral secara luas.

Komputer lama menggunakan slot ISA yang merupakan bus yang lamban, sejak kemunculannya sekitar tahun 1992. Slot / bus PCI ini masih di gunakan sampai sekarang, haingga sampai keluar versi terbarunya yaitu PCI express.

Slot PCI yang lama bisa di gunakan untuk berbagai keperluan seperti untuk pemasangan Tv tuner, Sound card,USb card dll.

banyak perubahan pada PCI ini dari masa kemasa berikut data-datanya :
PCI 1.0 juni 1992, merupakan spesifikasi aslinya yang memiliki lebar bus 32 bit atau 64 bit.
PCI 2.0 april 1993. jenis konektor dan papan ekspansi.
PCI 2.1 Juni 1995 ,operasi 66 MHz di berlakukan,perubahan pada latency, adanya fungsi transaction ordering
PCI 2.2 januari 1999, fitru manajemen daya di berlakukan.
PCI X.1.0 sepetmber 1999. spesifikasi PCI .X 133 MHz
Mini PCI November 1999, untuk motherboard dengan foam factor yang kecil.
PCI 2.3 maret 2002 ,pensinyalan 3.3 volt.
PCI.X2.0 juli 2003 dukungan modus kerja 266 MHz sampai 533 MHz
PCI Express 1.0 juli 2002, cara transmisi serial dengan kecepatan 2500 mb/s. tiap jalur tiap transmisi tiap arah,menggunakan sinyal 0.8 volt.yang di desain untuk menggantikan PCI 2.X dalam sisitem komputer.\
Itulah beberapa jenis PCI dan perubahan-perubahan sepanjang masa

Sumber: 1.http://www.elnexus.com/articles/64-bit-pci.aspx
2.https://www.google.com/patents/US5632021
3.http://edybillstephen.ilearning.me/2014/02/19/pengertian-pci-peripheral-component-interconnect/

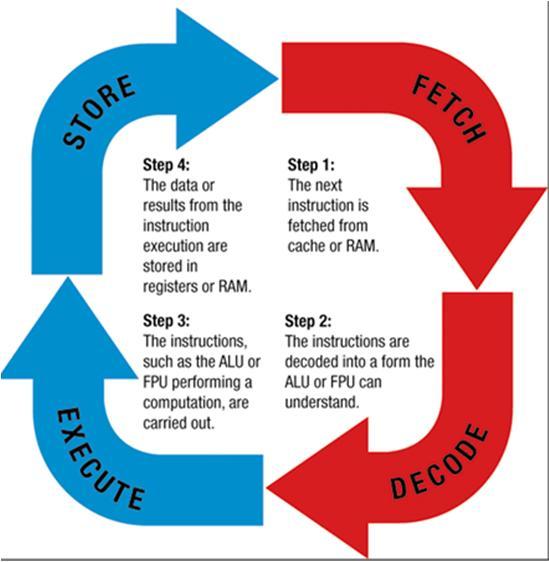

Cara Kerja Prosessor dalam Memproses

Dalam memprosses, prosessor memiliki suatu sistem yang disebut siklus mesin atau Machine cycle. dalam machine cycle ini sendiri terdiri dari 4 tahap

1. Fetch atau penjemputan
    Fetch merupakan proses mengambil atau membawa instruksi dari memori utama ke CPU. Istilah fetch ini disebut juga dengan instruction fetch, fetch phase, fetch cycle, atau instruction cycle. Operasi fetch ini selalu yang pertama dilakukan oleh CPU terutama untuk mendapatkan informasi atau data tentang instruksi yang dikerjakannya. Yang terjadi pada fetch ini adalah peristiwa pengambilan instruksi melalui bus yang ditunjukkan oleh bus address. Ketika bus address menunjukkan alamatnya, maka instruksi diambil berdasarkan alamat tersebut, sedangkan instruksinya dikirimkan melalui bus data.

2. Decode atau pembacaan sandi
    Pembacaan sandi. Adalah suatu metoda pembacaan suatu data yang telah dikirimkan dalam bentuk sandi, kemudian diterjemahkan kembali ke dalam bentuk data aslinya. Decode ini yang berfungsi untuk menganalisa instruksi yang akan dijalankan, terutama untuk menentukan bagian chip mana pada CPU yang akan digunakan untuk memproses instruksi tersebut. Beberapa chip akan melihat melihat bagaimana suatu instruksi dapat dilakukan seefisien mungkin. Begitu juga ketika sebuah instruksi yang didapatkan tidak langsung memberikan data aktualnya, melainkan alamat dimana data tersebut berada, maka chip tersebut akan melakukan proses pengambilan dimana data tersebut berada.

3. Execute atau eksekusi
    Secara garis besar bisa diartikan menjalankan program yang telah dikompilasi oleh komputer.
    Eksekusi Program yang berarti sistem operasi memiliki kemampuan untuk menjalankan program dengan mengambil instruksi beserta data yang diperlukan oleh program tersebut, lalu menempatkannya pada memori, dan melaksanakan perintah yang ada pada program

4. Store atau penyimpanan / penempatan
    Merupakan salah satu tahapan untuk melaksanakan suatu perintah pada CPU. Perintah yang diberikan ke komputer tidak hanya bagaimana perintah itu dilaksanakan oleh komputer, melainkan juga kemana hasil perintah tersebut ditempatkan.

Gambar pendukung :

Memory dan Storage

Pengertian Memory dan Storage

Storage adalah penyimpanan, tempat penyimpanan, media yang digunakan untuk menyimpan data yang diolah oleh komputer.

Memory adalah bagian dari komputer yang berfungsi untuk menyimpan data dan program.
Media Penyimpanan Dapat Dibedakan Menjadi 2 Bagian :

Primary Memory : Primary Storage / Internal Storage. contohnya : Static RAM (SRAM), Dynamic RAM (DRAM), Flash RAM, ROM.

Secondary Memory : Memori pada CPU yang hanya dapat menyimpan informasi untuk sementara waktu.
Primary Storage

Empat Bagian di dalam primary storage :

Input Storage Area : Untuk menampung data yang dibaca.
Program Storage Area : Penyimpanan instruksi-instruksi untuk pengolahan.
Working Storage Area : Tempat dimana pemrosesan data dilakukan.
Output Storage Area : Penyimpanan informasi yang telah diolah untuk sementara waktu sebelum disalurkan ke alat-alat output.

Primary Storage terbagi berdasarkan pada hilang atau tidaknya data program di dalam penyimpanan, yaitu :

Volatile Storage adalah berkas data atau program akan hilang jika listrik padam (menyimpan sementara). Contohnya adalah RAM.

Non Volatile Storage adalah berkas data atau program yang tidak akan hilang sekalipun listrik padam. Contohnya adalah Hardisk.

RAM adalah bagian dari memori, yang dapat kita isi dengan data atau program dari disket atau seumber lain. RAM bersifat Volatile.

ROM (Read Only Memory) adalah memori yang hanya dapat dibaca. Pengisian ROM dengan program maupun data, dikerjakan oleh pabrik. ROM bersifat Non Volatile.

Tipe-tipe lain dari ROM chip yaitu :

PROM (Programable Read Only memory). Sekali saja program dimasukkan ke dalam sebuah PROM maka program tersebut akan berada pada PROM seterusnya. Bedanya PROM dan ROM adalah PROM diproduksi sebagai memori kosong, sedangkan ROM telah diprogram pada waktu diproduksi.
EPROM (Erasable Programable Read Only memory). Jenis ini dapat dihapus dengan bantuan sinar ultraviolet. Setelah dihapus, EPROM dapat diprogram lagi.
EEPROM (Electrically Erasable Programable Read Only memory)

Secondary Memory
Jenis Secondary Storage
Serial / Sequential Acces Storage Device (SASD). Contohnya adalah Magnetic Tape, Punched Card, Punched Paper Tape.
Direct Acces Storage Device (DASD). Contohnya adalah Magnetik Disk, Floopy Disk, Mass Storage.
Beberapa Pertimbangan Dalam Memilih Alat Penyimpanan :
Cara penyusunan data
Kapasitas penyimpanan
Waktu akses
Kecepatan transfer data
Harga
Persyaratan pemeliharaan
Standardisasi

Multitasking merupakan kemampuan sistem komputer menjalankan dua atau lebih aplikasi dalam waktu bersamaan. Multitasking biasanya merujuk pada kemampuan processor.
Dengan adanya teknologi Dual & Quad Core, maka processor bisa melakukan eksekusi banyak aplikasi sekaligus.
• Multitasking berjalan pada processor dengan konfigurasi dual core / dual processor atau lebih.
• Hampir semua processor yang ada saat ini sudah memiliki kemampuan multitasking.
• Multitasking juga harus didukung oleh kemampuan Operating System & Aplikasi yang berjalan diatasnya.

Multithreading berasal dari istilah “Hyperthreading” yaitu sebuah processor dengan teknologi yang membuat satu processor dikenali sebagai dua processor secara virtual.
Pengertian teknisnya adalah, sebuah processor hyperthreading bisa menyalurkan dua aliran data (thread) sekaligus dalam satu waktu.
Tujuannya agar eksekusi aplikasi menjadi lebih efisien & ringan, terutama untuk multitasking.
Hyperthreading pertama kali diperkenalkan oleh Intel pada Processor Intel Pentium 4 HT, setelah itu hampir sebagian besar processor Intel telah menggunakan Hyperthreading didalamnya.
Pengertian multithreading adalah sekumpulan hyperthreading pada beberapa core.
Sebagai contoh, processor Intel Core i7 memiliki quad-core, maka hyperthreadingnya juga ada 4 buah.
Sehingga processor ini dikenal sebagai processor dengan 8 core, yaitu 4 core asli dan 4 core hyperthreading.
Linux (diucapkan ˈlɪnəks atau /ˈlɪnʊks/)[1] adalah nama yang diberikan kepada sistem operasi komputer bertipe Unix.
Linux merupakan salah satu contoh hasil pengembangan perangkat lunak bebas dan sumber terbuka utama.
Seperti perangkat lunak bebas dan sumber terbuka lainnya pada umumnya, kode sumber Linux dapat dimodifikasi, digunakan dan didistribusikan kembali secara bebas
oleh siapa saja.[2]

Sistem operasi Windows telah berevolusi dari MS-DOS, sebuah sistem operasi yang berbasis modus teks dan command-line.
Windows versi pertama, Windows Graphic Environment 1.0 pertama kali diperkenalkan pada 10 November 1983,
tetapi baru keluar pasar pada bulan November tahun 1985, yang dibuat untuk memenuhi kebutuhan komputer dengan tampilan bergambar.

Internet (interconnection-networking) adalah seluruh jaringan komputer yang saling terhubung menggunakan
standar sistem global Transmission Control Protocol / Internet Protocol Suite (TCP / IP) sebagai packet
switching protocol (packet switching communication protocol) untuk melayani miliaran pengguna di internet dunia.
Rangkaian dunia yang disebut Internet. Bagaimana menghubungkan sirkuit dengan aturan ini disebut internetworking (“antara jaringan”).

Intranet adalah jaringan pribadi (private network) yang menggunakan protokol Internet (TCP / IP),
untuk membagi informasi rahasia tentang perusahaan atau operasi perusahaan untuk karyawannya.
Kadang-kadang, istilah ini mengacu hanya untuk intranet layanan yang terlihat, yakni situs web internal perusahaan.

Untuk membangun sebuah intranet, maka jaringan harus memiliki beberapa komponen yang membangun Internet,
Internet Protocol (TCP / IP, alamat IP, dan protokol lainnya), klien dan server.
HTTP dan protokol Internet lainnya (FTP, POP3, SMTP atau) umumnya merupakan komponen protokol yang sering digunakan.

Extranet atau Ekstranet adalah jaringan pribadi yang menggunakan protokol internet dan sistem telekomunikasi publik
untuk membagi sebagian informasi bisnis atau operasi secara aman kepada penyalur (supplier), penjual (vendor), mitra (partner), pelanggan dan lain-lain.
Extranet dapat juga diartikan sebagai intranet sebuah perusahaan yang dilebarkan bagi pengguna di luar perusahaan.
Perusahaan yang membangun extranet dapat bertukar data bervolume besar dengan EDI (Electronic Data Interchange),
berkolaborasi dengan perusahaan lain dalam suatu jaringan kerjasama dan lain-lain.Contoh aplikasi yang dapat digunakan untuk extranet adalah Lotus Notes.

Internal Network atau yang biasa disebut dengan intranet pengertianya juga sama dengan internet, yaitu sebuah jaringan komunikasi yang bisa
menghubungkan beberepa komputer. Perbedaanya adalah pada jangkauan yang bisa dijangkau oleh jaringan intranet.

Jangkauan dari intranet ini lebih sempit bila dibandingkan dengan internet. Misalnya, jaringan pada suatu perusahaan yang hanya dikhususkan untuk
perusahaan itu saja tanpa bisa diketahui oleh orang lain. Dan bila perusahaan ini menginginkan orang lain bisa melihatnya, maka jaringan ini akan
disebut dengan ekstranet.

Jaringan ekstranet adalah jaringan pada suatu perusahaan yang mempublikasikanya kepada khalayak umum,
tapi data-data yang ada didalam perusahaan tersebut tidak dapat dirubah-rubah oleh khalayak umum.
Sedangkan perusahaan tersebut masih bisa leluasa merubah isi data-data dari perusahaan.

Pada dasarnya adalah, perbedaan antara internet, intranet, dan ekstranet terletak pada titik jangkauan yang bisa dijangkau oleh masing-masing jaringan.

komputer adalah perangkat elektronik, beroperasi di bawah perintah pengendali yang disimpan pada memori komputer, dan dapat menerima data, memproses data
berdasarkan aturan tertentu, mencetak hasilnya, dan menyimpan data untuk penggunaan di masa depan.

INTERNET, INTRANET & EKSTRANET

HALO SEMUA SELAMAT DATANG DI BLOG SAYA
KALI INI SAYA AKAN MENJELASKAN APA YANG ADA DI JUDUL YAITU INTERNET, INTRANET & EKSRANET. SEBAGIAN MUNGKIN SUDAH MENGETAHUI. NAMUN BEBERAPA ORANG MASIH AWAM DENGAN ISTILAH INI. UNTUK ITU, MARI SIMAK ULASAN BERIKUT INI ;)

1. APA ITU INTERNET

INTERNET ADALAH JARINGAN YANG DAPAT MENGHUBUNGKAN SELURUH JARINGAN PADA KOMPUTER DENGAN MENGGUNAKAN STANDAR SISTEM GLOBAL TRANSMISSION CONTROL PROTOCOL / INTERNET PROTOCOL SUITE (TCP / IP) SEBAGAI PAKET SWITCHING COMMUNICATION PROTOCOL. ATURAN MENGHUBUNGKAN JARINGAN INI DIISEBUT INTERNETWORKING ATAU ANTAR JARINGAN.

2. APA ITU INTRANET

INTRANET MERUPAKAN JARINGAN PRIBADI (PRIVATE NETWORK) YANG MENGGUNAKAN TCP / IP DAN DIGUNAKAN SUATU INSTANSI UNTUK BERBAGI INFORMASI RAHASIA KEPADA ANGGOTANYA TANPA DIKETAHUI OLEH ORANG LUAR JARINGAN ITU. SEPERTI PERUSAHAAN YANG BERBAGI PROJECT KEPADA KARYAWANNYA TANPA DAPAT DIKETAHUI OLEH ORANG LAIN DILUAR PERUSAHAAN.

3. APA ITU EKSTRANET

HAMPIR SAMA SEPERTI INTRANET HANYA SAJA INI MEMILIKI RUANG LINGKUP YANG LEBIH LUAS. NAMUN TETAP SAYA INI MERUPAKAN PRIVATE NETWORK.
BIASANYA DIGUNAKAN UNTUK MENYALURKAN DATA PRIBADI PERUSAHAAN KEPADA PENYALUR(SUPPLIER), PENJUAL(VENDOR) DLL. APLIKASI YANG MENGGUNAKAN EKSTRANET ADALAH LOTUS NOTES.

JADI INTINYA PERBEDAAN MEREKA HANYA JANGKAUAN YANG BISA DIRAIH OLEH PUBLIK TERHADAP JARINGAN TERSEBUT
SUMBER : https://www.wikipedia.org , http://en.vivaintra.com/
